| 產品概述

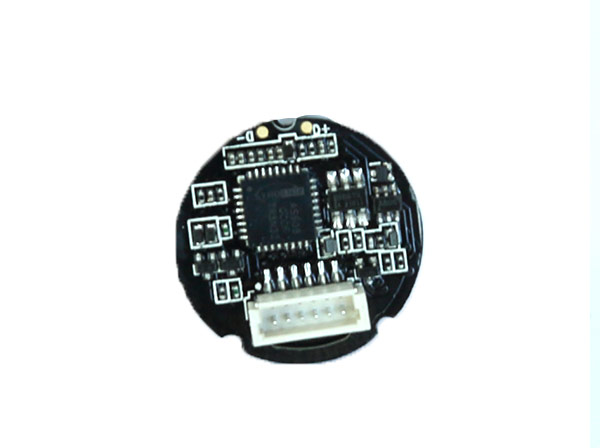

TLK3AP02T 是電容式一體化指紋模組集成了強大的 TL192S 指紋芯片及高性能算法芯片。

TL192S 指紋芯片可以采出 256 灰度等級的高質量圖像；芯片有效像素是 192x192 像素，分辨率是 508 DPI； ESD 的防護高達 15KV。算法芯片是基于 ARM Cortex 系列內核的高性能算法芯片，具有豐富的外設接口及具有強大的算法功能，支持 DES、AES、RSA、ECC 及多種 HASH 算
法。TLK3AP02T 支持低功耗模式及觸控喚醒功能

指紋芯片與算法芯片是通過高速的 SPI 接口通信，產品與外部設備可以通過一個 6Pin 1.0mm間距立式連接器連接，通信方式是 UART。TLK3AP02T 是深圳市迪安杰智能識別獨立研發的電容式指紋模組，模組軟件、硬件都具有完整自主知識產權

| 應用領域

? 考勤管理

? 門禁管理

? 智能家居

? 安防領域

? 物聯網

| 技術參數?

??SYMBOL	??PARAMETER	??CONDITION	??MIN	??TYP	??MAX	??UNIT
??V DD	??工作電壓		??3.0	??3.3	??3.6	??V
??I LD?	??低功耗電流	??低功耗模式	??2	??3	??4	??uA
??I D	??工作電流?	??工作模式	??41	??45	??48	??mA
??V CC	??工作電壓		??3.0	??3.3	??3.6	??V
	??工作溫度		??-20		??+60?	??°C
	??存儲溫度		??-40		??+85	??°C
	??相對濕度	??非凝露	??40％		??80％	??RH
	??ESD		??接觸+/- 8KV，空氣+/-15KV			??KV
	??像素分辨率?		??508			?DPI
	??有效像素		??192 X 192
	??拒真率	??安全等級為 3	??小于百分之一
	??識假率	??安全等級為 3	??小于十萬分之一
	??通信接口?		??UART（波特率 9600~115200，默認 ??57600）
	??指紋模板		??118			??PCS
	??指紋圖像錄入時間		??＜100			??ms
	??開發包		??WINDOWS/LINUX/ANDROID 等平臺
??L x W ??x T	??尺寸	??傳感器	??11 X 12.4 X 0.8?			??mm
		??模組	??33.1 X 20.3 X 3.1			??mm

注 ：
● VDD_CTRL、Vtouch 一定要單獨 LDO 供電，并能單獨實現斷電，由于電壓不穩定會造成指紋模組工作不正常，在電池低壓告警時，應關閉指紋模組使用功能，并通知用戶及時更換電池，避免與大功率器件（喇叭、蜂鳴器、LED、LCD、電磁鐵、電機等）共用電源，電源紋波應<50mV。
● 手指觸摸到 Bezel 后，TOUCH_OUT 腳輸出高電平信號。

| 功能電路

A.通信接口

SPI 接口是一種高速的、全雙工、同步的通信總線， TL192S 指紋傳感器與 MCU 之間是通過SPI 協議進行數據通信。

TLK3A 與外部設備是通過 UART 接口進行數據通信，波特率默認是 57600，留有 USB 調試接口。

B.串行協議

采用半雙工異步串行通訊。默認波特率為 57600bps，可通過命令設置為 9600～115200bps。

傳送的幀格式為 10 位，沒有起始位，8 位數據位（低位在前）和 2 位停止位，無校驗位。

C.上電時序

在與 PC 機 USB 通訊模式下，模塊上電或從低功耗模式進入正常模式，約需 300ms 時間進行初始化工作。在此期間，模塊不能響應上位機命令。

在 UART 通訊模式下，模塊上電或從低功耗模式進入正常模式，約需 50ms 時間進行初始化工作。在此期間，模塊不能響應上位機命令。

D.觸摸 喚醒設計及流程圖

該指紋模組可以通過觸摸喚醒控制 VDD_CTRL 電源工作與否來實現降低模組功耗，設計電路如下所示：

通過此電路控制 VDD_CTRL 電源的通斷時間可以實現低功耗，當 VDD_CTRL 電源被關斷，此時只有觸摸喚醒電路工作，功耗小于 3uA; 為了確保模組觸摸喚醒功能正常，需要在模組 VDD_CTRL關斷（進入低功耗）后對觸摸喚醒部分做復位操作

E.Bezel 設計

模組都設計有金屬環，金屬環連接到 sensor，在采圖時，sensor 會有 RING 信號輸出，手指按壓指紋傳感器時，需同時按壓到金屬環，否則無法采集指紋圖像。因此，在門鎖結構上，金屬環不能接地，目前普遍采用塑料外殼固定安裝指紋模組；在 VDD_CTRL 斷開時，Bezel 和觸摸芯片連接用于觸控喚醒功能

H.觸摸喚醒流程圖

| 連接器 Pin 定義

??PIN	??SIGNAL NAME	??DESCRIPTION
??1	??VDD_CTRL	??電源電壓 3.3V
??2	??UART_TX?	??UART 數據輸出
??3?	??UART_RX	??UART 數據輸入
??4	??GND?	??電源地
??5	??VCC	??觸控電路電源 3.3V
??6	??VTOUCH_OUT	? 觸控信號輸出，檢測到手指輸出信號為 TTL 高電 ??平，驅動電流能力小于 6mA

|?ESD

本產品都符合 IEC61000-4-2 標準，都能通過空氣+/-15KV，接觸+/-8KV 的靜電測試，為了滿足客戶更多使用場景，增強產品對靜電的的抗干擾能力，客戶可以在上位機連接器端做以下優化方案：在電源上串上 100uH 的電感，信號線上串上 100Ω的電阻，接口部分加上 TVS；軟件優化可以加硬件看門狗或者軟件看門狗，通過這兩種措施有效的提高模組抗靜電能力。

|?通訊協議

請參考《迪安杰智能識別科技指紋模組通訊協議》

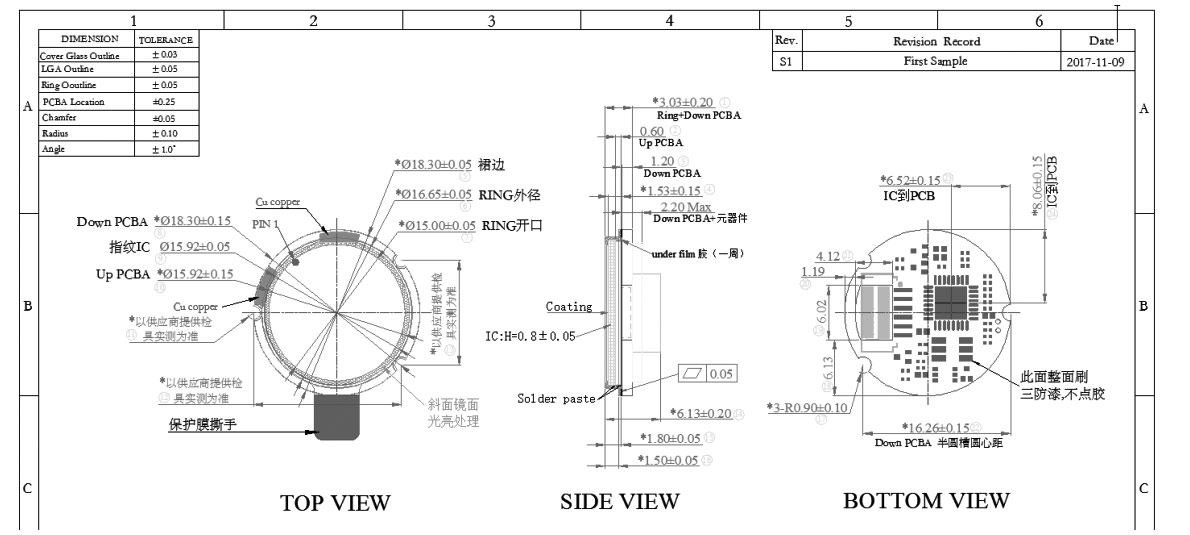

|?結構尺寸

TLK3AP02T用戶手冊V1.0.pdf 文件下載
